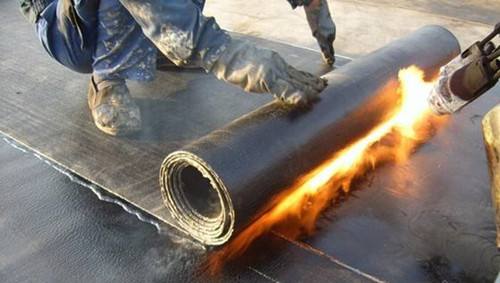

屋顶防水，一直是防水中重要的一环，近年来，防水卷材一直作为主要的防水材料，作用于屋面防水。但是防水卷材漏水现象也屡见不鲜。那么造成防水卷材漏水的原因究竟是是什么呢？今天大家就跟着小编，一起来看看吧。

一.外界环境因素的影响

1、日照的影响

太阳对于柔性防水材料是不利的。太阳光线的能量使沥青油毡的温度升高并且诱发化学反应，从而加速防水材料的氧化老化，使沥青油毡的韧性减少，脆性增加，对于可发生光化学反应的防水材料体系，情况更加复杂。在普通防水卷材的应用初期，阳光提供了化学交联反应所必须的能量，材料的强度和弹性有可能改善；但是随着时间的拉长，光照能量最终会导致并加速防水卷材的老化和断裂。

2、温度的影响

温度高能够加快沥青材料的氧化与老化过程。对于一些加入了增塑剂（增塑剂一般为沸点较高、不容易挥发、与沥青油毡有良好相溶性的低分子油状物，可以增加沥青油毡的韧性）的防水材料，温度过高还可以促进增塑剂的迁移，导致材料脆性的增加。这样，假如环境气温变化较大或温度较低时，材料发生断裂或龟裂的概率将明显增加。此外，在高温状态下材料的粘流性很大，当材料受到外力所引起的应力作用时，容易产生塑性蠕变。低温可以使普通防水卷材材料的脆性增加，在一定时期内，材料在某一低温状态下假如防水材料的柔性不足，随着材料内部应力的慢慢积累可能导致材料的低温龟裂与变形断裂。

3、降雨量（包括降雨和降雪）的影响

一般说来，降雨量的大小对防水材料性能直接影响不是很大。对于存在耐水性问题的普通防水卷材来说，较频繁和长期的屋面积水，也会对此造成局部损坏。降雪过程伴随着降温和比较长的融化过程，也会增加普通防水材料的脆性。

二、施工方法不当的影响

施工方法不当也是引起屋面沥青油毡防水卷材的渗漏或破坏的原因之一。例如屋顶基层凹凸不平或基层没有清扫干净，从而有杂土等灰尘混入形成隔离层；找平层强度低，质量差；屋面面积比较大，分仓缝设置不合理等等。

正是由于这些外界环境因素以及施工方法不当等的影响，导致了普通防水卷材还没有到它的使用年限就出现渗漏或破坏，它们通常是以防水卷材“鼓包”、开裂以及卷材防水材料与结合层的剥离。 那么当我们遇到浙些情况时，我们该怎么处理呢。

1、沥青油毡卷材防水材料与结合层的剥离。

①在较小的屋面范围内，一般可以切开防水层，然后使其干燥，待其干燥后再涂刷粘结剂重新粘贴，最后在切缝处粘贴300mm宽的卷材条。

②在大坡度的屋面上，可采用机械固定的方法进行处理。通常在普通防水卷材剥离处用带钉子或压条钉牢，然后在钉子上面用密封材料封严（如果采用钢压条时必须对钢压条进行防锈处理）。

③在屋面与墙体、或结构突出屋面的接缝处通常采用搭接处理，通常把防水层切开后，将立面防水卷材翻起，清扫找平层，用满粘法铺贴一层防水卷材并与水平防水卷材压茬粘结，然后将立面防水卷材翻下重新粘贴，卷材的搭接宽度应该大于150mm。

2、防水卷材的“鼓包”。

对于沥青油毡防水卷材出现“鼓包”而渗漏时，一般可根据“鼓包”的大小以及严重程度，采用不同的处理办法。当“鼓包”的直径较小时（一般是指鼓包的直径小于80mm），通常采用抽气灌粘合剂加以处理。具体做法：在鼓包的两边钻两个小孔，一孔用针筒将鼓包内的空气抽出，另一孔用针筒注入粘合剂，然后用力碾压，使之与普通防水卷材的基层粘结牢固。最后在两个针孔处用密封材料封严实。对于“鼓包”的直径较大时，一般将“鼓包”割除，重新修补。

3、卷材防水层的开裂。

首先切除卷材防水层裂缝处两边各50mm宽的找平层，深度方向大于30mm，然后灌热聚氯乙烯胶泥并且高出屋面3mm。对于屋面防水卷材损害比较严重的情况，一般需重新设置防水层，在重新设置防水层之前，现在通常要求施工方在施工中设附加增强层，《屋面工程技术规范》也提到屋面防水时必须设置附加增强层（在防水过程中，某些位置由于应力集中，变形频繁，雨水冲刷严重或外力损害，会较早地出现局部损坏，导致整个防水层没到耐用年限即需翻修，在这种情况下，对容易造成局部损坏的薄弱部位设置增强层，以提高防水层的整体设防能力，延长整个防水层的使用寿命）。屋面卷材防水增强层的具体做法是：一般采用200～300mm宽、1。2mm厚的高分子卷材或3mm厚的改性沥青卷材单边点粘在屋面板板端处，或用压敏型粘结剂，最后铺贴大面积防水层。

好了，导致防水卷材漏水的罪魁祸首终于找到了。由于环境，施工工艺等原因，都可能导致防水卷材漏水，那么在出现这些情况的时候该怎么处理，我想大家都应该有所了解了吧，今天的分享就到这里了，希望能对大家有所帮助。
